钢铁、铝铜、塑料、玻璃超声波测厚仪怎么选

很多企业采购超声波测厚仪只看主机精度、量程参数，忽略被测材质的声学特性差异。钢铁、铝铜、塑料、玻璃的超声波传播声速、声波衰减率、晶粒结构完全不同，同款仪器、同款探头，测不同材质会出现读数不准、无回波、跳数、下限测不到等问题。

一、材质选型核心逻辑：所有误差都源于“声学不匹配”

超声波测厚的核心公式为T=V×t/2，材料声速V是决定测量准确性的第一要素。不同材质超声波传播速度、声波衰减能力、内部结构差异极大，直接影响探头频率选择、仪器量程、校准方式：

金属材质（钢、铝、铜）：声速稳定、声波穿透性好，适配常规工业探头；

非金属材质（塑料、玻璃）：声速低、声波衰减快、温度敏感度高，必须高频探头+专属声速校准；

粗晶材质（铸铁）：声波散射严重，需低频探头提升穿透性。

选型核心原则：先定材质声速、再选探头频率、最后匹配仪器量程与精度，而非单纯比拼仪器参数。

二、钢铁材质（碳钢、不锈钢、铸铁）选型方案

钢铁是工业测厚最常用材质，涵盖管道、储罐、锅炉、钢板、铸件等，细分三类工况，选型差异明显。

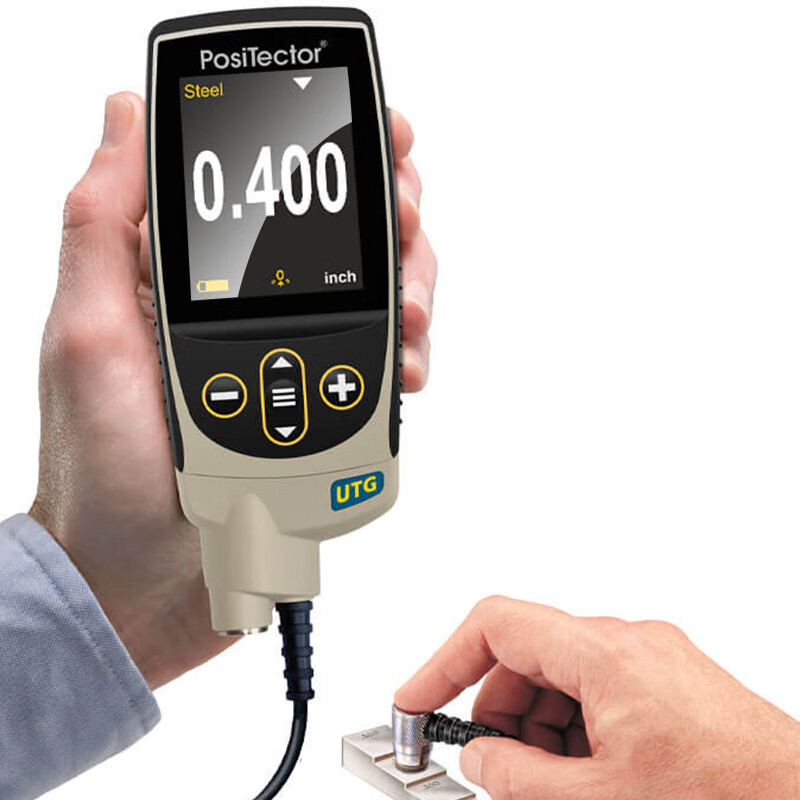

1、常规碳钢（管道、压力容器、普通钢板）

材质声速：5920m/s（行业标准基准声速）

测量痛点：长期使用产生锈蚀、腐蚀坑、表面氧化层，易出现回波杂乱、读数跳动

精准选型：

仪器：通用型工业超声波测厚仪，支持自定义声速、零点校准、两点校准，分辨率0.1mm即可满足日常巡检，高精度检测可选0.01mm分辨率机型

探头：优先5MHz双晶探头，抗粗糙表面干扰、死区小，适配腐蚀壁厚检测；光滑新板材可选用单晶探头，精度更高

量程：常规1–300mm，覆盖绝大多数工业碳钢设备巡检需求

2、不锈钢板材/管件

材质声速：5740–5790m/s，比碳钢偏低，不可共用碳钢声速

选型要点：测量前必须切换不锈钢专属声速，避免系统性偏差；薄壁不锈钢管件搭配微径探头，解决曲面散射读数不稳问题

3、铸铁、铸钢件

测量痛点：晶粒粗大、内部疏松，超声波极易散射衰减，常规高频探头无回波、测不出数据

精准选型：搭配2MHz低频粗晶探头，降低声波衰减，提升穿透能力，量程适配3–200mm厚壁铸件检测

钢铁材质避坑总结

腐蚀工况必选双晶探头、铸件必选低频探头、不锈钢必须单独校准声速，杜绝“一机通用所有钢材”的误区。

三、铝、铜材质（铝合金、黄铜、紫铜）选型方案

铝、铜属于高传导均质金属，声速与钢材差异大，且多应用于精密零部件、薄壁型材、换热管件，对测量精度要求更高。

1、铝材（铝合金板材、铝管、铝型材）

材质声速：6340–6400m/s，是常见工业材质中声速最高的品类

测量痛点：铝材多为薄壁、光滑曲面工件，普通探头薄壁死区大，容易测薄不准

精准选型：

仪器：支持大范围声速可调机型，杜绝固定声速简易款

探头：优选5–7MHz高频单晶/微径探头，薄壁测量下限更低，曲面适配性更好

精度：精密铝型材质检建议0.01mm分辨率，满足公差检测需求

2、铜材（紫铜、黄铜、铜管件）

材质声速：紫铜4700m/s、黄铜4640m/s，声速远低于钢材和铝材

测量痛点：铜材质地软、表面易氧化，声波传播速度慢，若沿用钢材声速，厚度误差会大幅超标

精准选型：测量前手动校准铜材专属声速，搭配标准高频探头，适合铜板材、换热铜管、精密铜配件厚度检测

铝铜材质避坑总结

铝、铜绝对不能套用碳钢声速！薄壁型材优先高频微径探头，可有效解决薄件测不到、数据偏差大的问题。

四、塑料材质（PVC、PE、PP、亚克力）选型方案

塑料属于非金属低阻抗材质，声学特性与金属差异极大，是最容易测失败的材质品类，常规金属测厚仪直接使用基本无效。

材质声速：2200–2700m/s（远低于金属），不同塑料品类声速略有差异

测量痛点：声波衰减极快、温度影响大、厚度薄、材质不均，易出现回波弱、读数漂移、无稳定数值

精准选型：

仪器：必须支持全范围自定义声速，可手动录入塑料专属声速，拒绝固定金属声速机型

探头：选用7MHz及以上高频窄脉冲探头，提升微弱信号捕捉能力，降低声波衰减影响

校准方式：必须用同材质塑料试块进行声速校准，不能用钢试块校准

工况适配：塑料管材、板材生产线质检，优先高分辨率机型，精准捕捉微小厚度公差

塑料材质避坑总结

金属测厚仪≠塑料测厚仪，核心差异在声速范围和探头频率，高频探头+专属声速校准是塑料测厚的必备条件。

五、玻璃材质（钢化玻璃、有机玻璃、工业玻璃）选型方案

玻璃材质均匀致密、表面光滑，但声波穿透特性特殊，低温衰减快、高温易失真，常用于板材、器皿、工业视镜厚度检测。

材质声速：有机玻璃2730m/s，普通钢化玻璃约5500m/s

测量痛点：表面过滑易打滑、声波反射界面单一、温度变化对声速影响明显，薄玻璃易超量程下限

精准选型：

仪器：高精度可调声速机型，支持微小厚度精准识别，分辨率优选0.01mm

探头：搭配高频单晶探头，声束集中、精度高，适配光滑致密材质，杜绝数据跳动

实操要点：选用粘性适中的耦合剂，防止探头打滑；避免高温环境测量，防止声速偏移造成误差

玻璃材质避坑总结

玻璃测厚不靠“穿透能力”，靠高精度声速匹配+高频聚焦探头，普通巡检级仪器无法满足精密玻璃检测需求。

六、选型速查表

超声波测厚仪材质选型的核心不是参数越高越好，而是声学特性匹配工况：钢铁看工况选探头、铝铜看精度和声速、塑料看高频探头与自定义声速、玻璃看高精度聚焦测量。企业采购需根据自身主打检测材质，搭配对应的主机、探头、校准方案，才能彻底解决测不准、测不到、数据漂移等问题，满足工业质检与设备巡检的精准检测需求。
