压力容器管道现场硬度检测，便携式硬度计实操方案

压力容器、压力管道属于特种设备，硬度检测是焊后热处理验收、在用设备定期检验、防应力开裂筛查的强制性质检项目，直接关系设备运行安全与合规验收。传统台式硬度计无法针对管道曲面、罐体弧面、高空管线、已安装设备开展检测，难以满足特种设备现场抽检需求。

一、压力容器管道传统硬度检测痛点

压力容器与压力管道多为现场安装、成套固定设备，材质以碳钢、低合金钢、不锈钢为主，焊缝、热影响区、母材硬度超标，极易引发硫化物应力开裂、氢致开裂等安全隐患，是特种设备年检、焊后验收的核心核查项。传统检测方式存在明显短板：

1. 设备固定无法移动：台式洛氏、布氏硬度计仅限实验室使用，管道、罐体无法拆卸取样，整体设备完全无法上机检测。

2. 曲面罐体检测难度大：管道圆弧面、封头曲面、异形罐体无平整检测基面，普通检测设备数据偏差大，无法满足检验标准。

3. 高空、受限空间检测受限：户外管线、高空管廊、设备夹层、密闭罐体内部，无固定检测工位，传统设备无法作业。

4. 焊后验收时效性差：管道焊接、热处理后需快速核验硬度是否达标，转运送检流程繁琐，无法现场即时判定热处理效果。

5. 在用设备年检筛查难：老旧管线、服役设备需定期抽查硬度变化，判断材质老化、回火软化问题，传统检测方式无法实现常态化现场巡检。

便携式里氏硬度计依据国标GB/T 17394规范设计，可现场快速检测并换算HBW、HRC等合规硬度标尺，完美适配压力容器管道特种设备现场检测、焊后验收、定期年检场景，是承压设备检测的主流设备。

二、便携式硬度计压力容器管道核心检测场景

1. 管道焊后热处理验收检测：碳钢、低合金钢管道焊接完成并回火处理后，检测焊缝、热影响区、母材硬度，核验热处理工艺是否达标，规避硬度超标引发的应力开裂风险，符合GB/T 27866防开裂检测规范。

2. 湿硫化氢环境专项检测：针对含湿H₂S介质的压力管道与容器，按规范抽查焊接接头硬度，严控HB200硬度阈值，超标需扩大无损检测抽查范围，杜绝硫化物应力腐蚀开裂隐患。

3. 压力容器罐体成型质检：大型储罐、反应釜、换热器罐体母材、封头、对接焊缝现场硬度抽检，核验材质均匀性与成型工艺质量。

4. 在用特种设备定期年检：超服役年限、高负荷运行的容器管道，现场检测硬度变化，判断材质老化、回火软化、性能衰减情况，为设备维保、更换、评级提供数据支撑。

5. 工程竣工验收与外协抽检：管道安装、设备改造、外协施工收尾阶段，现场批量抽检硬度，把控施工质量，满足特种设备竣工验收标准。

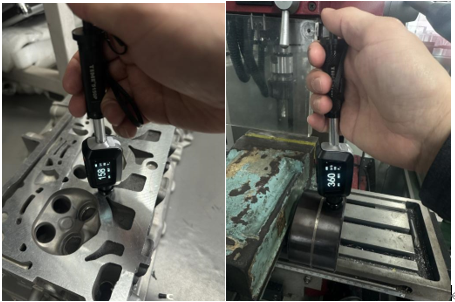

三、压力容器管道现场标准化实操方案

1. 检测前期准备

表面处理：彻底清理检测位置的焊渣、氧化皮、铁锈、防腐涂层、油污，使用砂纸打磨平整，露出纯净金属基体，避免表面杂质吸收冲击动能导致数据偏低；管道焊缝需重点打磨焊缝余高，保证检测面平整。

设备校准：检测前使用标准硬度块完成整机校准，根据设备材质（碳钢、低合金钢、不锈钢）在仪器内匹配对应材料组别，确保换算曲线贴合检测材质。

探头选型：常规罐体、大口径管道选用D型通用探头；小管径管道、焊缝窄区域、设备边角选用DC型狭小空间探头，精准适配异形检测位置。

2. 曲面管道专项修正操作

管道、封头圆弧面是检测误差高发区域，严禁直接裸测。需根据管道管径尺寸，开启仪器曲面修正功能，输入对应管径参数，设备自动补偿曲面带来的检测偏差；探头全程垂直于圆弧切面，保持机身稳定无倾斜、无晃动。

3. 规范检测点位布置

严格按照特种设备检测点位要求，每套检测区域分为：母材、热影响区、焊缝中心三点位检测；每个点位重复测试3-5次，剔除最大值、最小值后取平均值，保证数据具备代表性，符合NB/T 47013无损检测配套硬度检验要求。

4. 数据读取与合规判定

仪器实测原始数据为HL里氏硬度值，可自动换算行业合规的HBW、HRC标尺；湿硫化氢环境碳钢、低合金钢管道焊接接头，硬度值需严控≤HB200，超标需复检并扩大无损检测范围，排查开裂隐患。

四、便携式里氏硬度计行业应用优势

1. 适配特种设备全场景检测：可实现地面罐体、高空管廊、狭小夹层、密闭容器、异形曲面设备的无死角检测，解决传统设备无法现场作业的难题。

2. 合规性强，贴合国标要求：检测流程与硬度换算符合GB/T 17394、GB/T 27866特种设备检验标准，数据可用于焊后验收、年检筛查、工程交付。

3. 微损伤、不破坏设备本体：冲击压痕微小，不会损伤管道防腐层、设备母材与成型焊缝，无需二次修复，适合成品设备、在用设备抽检。

4. 检测高效，适配批量验收：单点检测2-3秒出数据，无需取样、无需送检，大幅提升管道工程验收、设备年检的质检效率，缩短施工交付周期。

5. 便携耐用，适配复杂工况：机身轻便、抗摔防尘，适配工地露天、高空、潮湿等复杂工业工况，携带便捷，作业灵活。

五、现场检测常见误差与规避技巧

1. 曲面未修正导致数据偏差：小管径管道未开启曲面修正，数值失真严重，必须根据管径参数精准补偿，垂直切面检测。

2. 表面处理不到位：残留氧化皮、涂层、焊渣会吸收冲击能量，导致硬度检测值偏低，必须打磨露出光洁金属基体。

3. 工件刚性不足、管壁过薄：薄壁管道检测易产生震动，回弹数值不稳，需辅助固定管壁，避开悬空薄壁区域检测。

4. 混淆筛查与仲裁数据：里氏换算HBW、HRC为现场合规筛查数据，特种设备终审、第三方仲裁，可搭配台式硬度计复检，保障报告权威性。

5. 检测角度偏移：探头倾斜会直接造成检测误差，全程保持垂直贴合工件表面，机身无晃动、无偏移。

压力容器、压力管道的硬度检测是特种设备安全管控、焊后验收、定期年检的核心工序，直接规避应力开裂、腐蚀失效、设备爆炸等安全风险。便携式里氏硬度计突破了传统台式设备的场地、工件形态限制，适配管道曲面、高空管线、大型罐体、在用设备的全场景现场检测，检测流程符合国家特种设备检验规范，兼具高效性、合规性与实用性。
