钢管锻件内部缺陷检测，便携式超声波探伤仪应用

无缝钢管、大型轴类锻件、法兰锻件广泛应用于压力容器、电力、工程机械等领域。在锻造、轧制加工过程中，工件内部容易产生夹层、缩孔、疏松、内部裂纹、夹杂等缺陷。这类内部缺陷肉眼无法识别，一旦投入使用极易引发安全事故。便携式超声波探伤仪凭借可现场检测、检测深度大、数据可存储的优势，成为钢管与锻件内部缺陷筛查的首选设备。

一、无缝钢管探伤应用案例

检测对象

Φ114×8mm 无缝压力管道钢管，检测需求：筛查管壁夹层、内部裂纹、点状夹杂，符合压力管道无损检测相关标准。

检测难点

钢管属于曲面工件，普通直探头耦合效果差；小管径钢管存在近表面盲区，管壁薄，容易混淆底波与缺陷波。

探伤方案

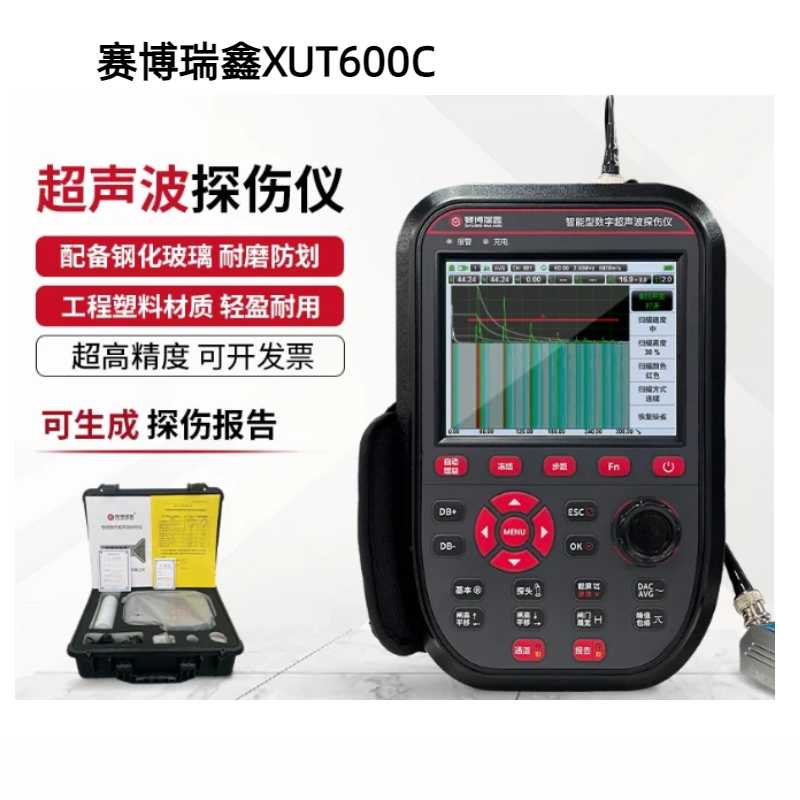

选用便携式数字超声波探伤仪，搭配小曲面专用直探头。探伤前完成时基线校准，制作 DAC 曲线。采用轴向与周向两个方向扫查，分别检出管壁径向裂纹与周向裂纹。 检测过程：探头沿钢管外壁匀速移动，耦合剂保证超声波传入管壁。当屏幕出现缺陷回波，锁定波峰，仪器自动计算缺陷埋藏深度与当量大小，记录波形并保存检测数据。

案例结论

本次检测检出 2 处管壁夹层缺陷，及时标记不合格管材，避免缺陷钢管投入工程使用。针对不同管径钢管，河南嘉宸仪器可匹配对应的曲面探头，降低曲面耦合带来的检测误差。

二、大型锻件探伤应用案例

检测对象

45# 钢传动轴锻件，锻件直径 220mm，检测目标：锻件中心缩孔、内部夹杂、锻造裂纹。

检测难点

锻件晶粒粗大，超声波衰减严重，杂波多，深部缺陷回波容易被晶粒杂波淹没；锻件厚度大，对仪器发射功率、信噪比要求高。

探伤方案

选用高信噪比便携式超声波探伤仪，搭配低频直探头，开启仪器数字滤波功能，抑制晶粒杂波。提前使用标准试块校准仪器，设置合适检测量程，对锻件端面进行全面网格扫查。 检测过程：分区扫查，重点关注锻件中心区域。发现缺陷回波后，移动探头确定缺陷范围，采用 DAC 曲线完成缺陷当量评定，记录缺陷位置与大小。

案例结论

本次探伤发现锻件心部一处缩孔缺陷，判定工件不合格，阻止了有缺陷锻件进入下一道机加工工序。河南嘉宸仪器设备有限公司针对粗晶锻件检测场景，推荐高功率探伤主机 + 低频探头组合方案，有效减少杂波干扰。

三、钢管与锻件探伤通用注意事项

工件表面打磨清理，去除氧化皮、锈蚀，保证探头耦合稳定；

根据工件材质、厚度、曲面大小选择探头频率与晶片尺寸；

探伤前必须完成仪器校准，按标准制作 DAC 曲线；

扫查过程做好波形存储，方便后期复核和出具检测报告。

结语

钢管和锻件的内部缺陷检测，对探伤仪器信噪比、探头适配性都有较高要求。便携式超声波探伤仪灵活便携，适合车间工件来料检验，也可到现场完成构件复检。河南嘉宸仪器设备有限公司供应各类便携式超声波探伤仪、直探头、曲面探头、标准试块、耦合剂，可为客户提供探伤仪器选型、探头配套、技术咨询服务，助力企业做好钢管、锻件来料无损质量管控。
