RION SA-A1 日本理音便携式测量分析系统测振仪

RION SA-A1--日本理音便携式测量分析系统测振仪，通过使用无线dock，平台及放大器可遥控进行测量。由于具备各种输入输出端口，因此可扩展系统。采用操...

咨询热线：15638801711
立即咨询

产品详情

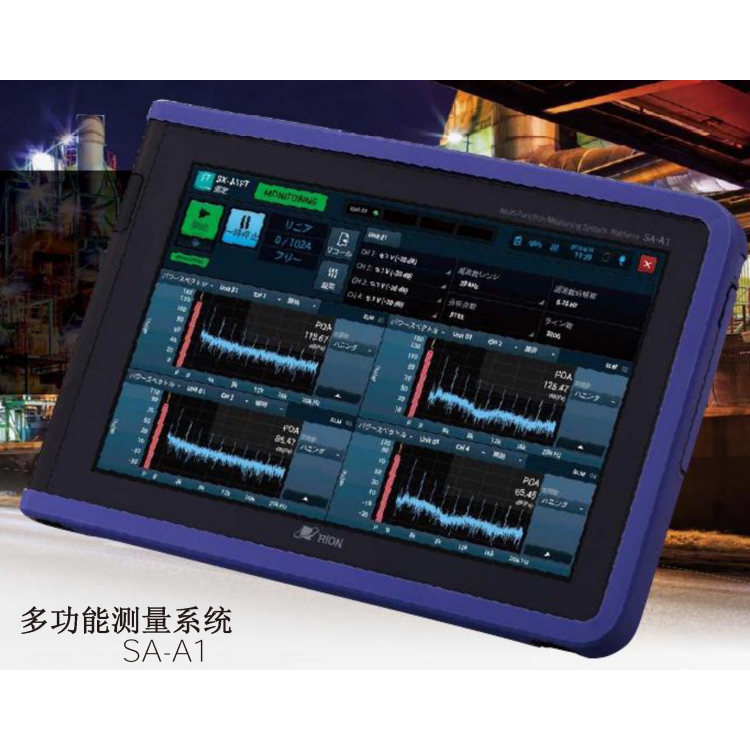

RION SA-A1--日本理音便携式测量分析系统测振仪 ，通过使用无线dock，平台及放大器可遥控进行测量。由于具备各种输入输出端口，因此可扩展系统。采用操作性能出色的大型触摸式彩色液晶显示器。备有各类分析程序。程序添加振动测量功能。

RION SA-A1 日本理音便携式测量分析系统测振仪产品特点：

● 具有振动测量的基本功能，可进行工业机械的设

备诊断和趋势管理

● 可使用FFT分析功能或包络处理功能的精确诊断

通过检验生产·检查线上发生的异常声音或异常振动判断优劣

● 通过在FFT分析结果设置判定窗口来判断

优劣的异常检出方法

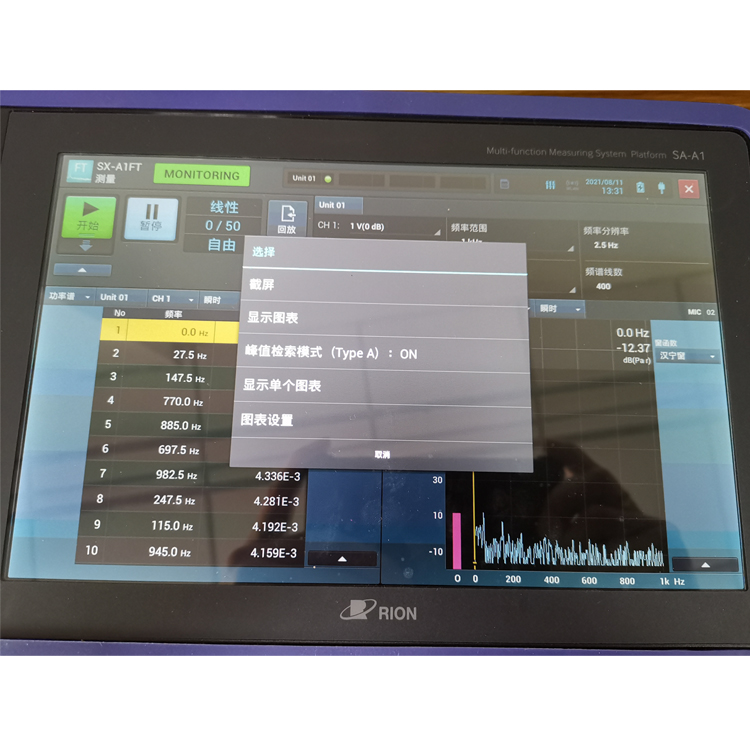

FFT分析

输入信号通过高速傅里叶变换（FFT）、找出信号的规则性，

进行频率分析。广泛应用于汽车·家电产品的品质评测、

设备诊断·异常声音检测等声学·振动信号的分析。

倍频程分析

以噪音等级、振动等级的评测・对策为目的的分析。

通常使用相对较为贴近人类感官的倍频程分析（倍频程、1/3倍频程）。

下图为1/3倍频程分析时表格和数值同时显示。

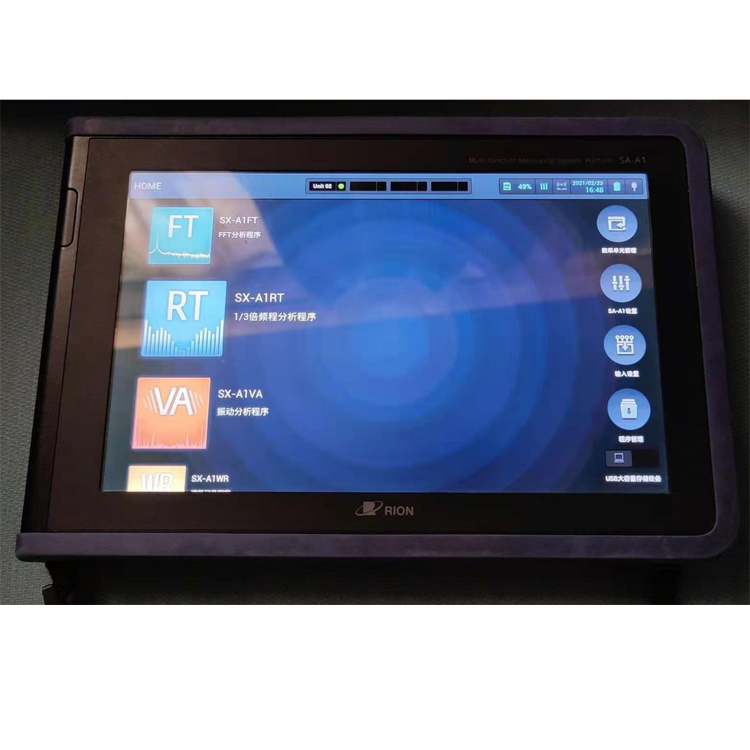

● 标配程序

● 可以保存WAV格式的原音文件，用于数据的二次分析

● 波形收录的时间，取决于使用的通道数以及设定的频率范围

RION SA-A1 日本理音便携式测量分析系统技术参数：

输入通道数	最多2通道（SA-A1B2的场合）
	最多4通道（SA-A1B4的场合）
	（理论通道：根据设置，对于1个信号输入而言，可以进行加速度・速度・位移・加速度包络线等多种振动测量分析）
振动测量范围（PV-57I连接时）	加速度：0.02～141.4 m/s2（rms）
	速度：0.2～141.4 mm/s（rms, 159.15 Hz时）
	位移：0.02～40.0 mm（EQ peak-peak, 15.915 Hz时）
测量频率范围（电气的特性）	加速度：1 Hz～20 kHz
	速度：3 Hz～3 kHz
	位移：3 Hz～500 Hz
	加速度包络线：1 kHz～20 kHz
滤波器
高通滤波器	1 Hz、3 Hz、5 Hz、10 Hz、1 kHz
低通滤波器	500 Hz、1 kHz、5 kHz、10 kHz、20 kHz
振动测量仪模式	加速度：rms 、EQ 0-peak、波形峰值、峰值系数
	速度：rms 、EQ 0-peak
	位移：rms 、EQ 0-peak、EQ peak-peak
采样频率	51.2 kHz
存储机能	瞬时值存储、自动存储、平均值存储
阈值判定功能	设置振动测定量的阈值。在测量中如果振动量超过阈值，则在测量画面进行提示
ISO绝对值判定功能	对于瞬时值或平均值，按ISO 10816-1:1995/Amd.1:2009的规定进行判定
FFT分析模式	功率谱 1帧的时间波形
频率范围	100 Hz、200 Hz、500 Hz、1 kHz、2 kHz、5 kHz、10kHz、20 kHz
分析线数	200、400、800、1600、3200（分析点数：512、1024、2048、4096、8192）
时间窗函数	矩形窗、汉宁窗、平顶窗
平均演算	线性平均、指数平均、最大值HOLD（MAX）
显示功能
显示单位	加速度：m/s2 ,G,in/s2 ,速度：mm/s,in/s,位移：mm,μm,mil
波形收录	可记录测量中的振动波形
采样频率	振动测量仪模式：51.2 kHz（固定）
采样频率	FFT分析模式：频率范围×2.56
量子化bit数	24 bit（固定）
触发器
触发器模式	自由、单次、循环
触发器源	振动测量仪模式：振动量、时间、外部、旋转脉冲
触发器源	FFT分析模式：波形、时间、外部、旋转脉冲
