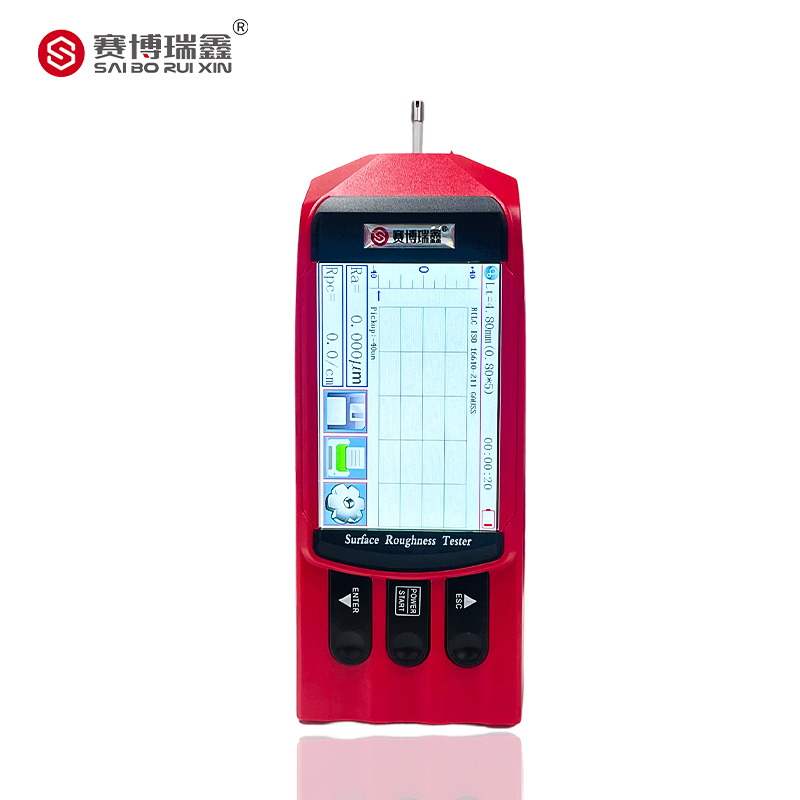

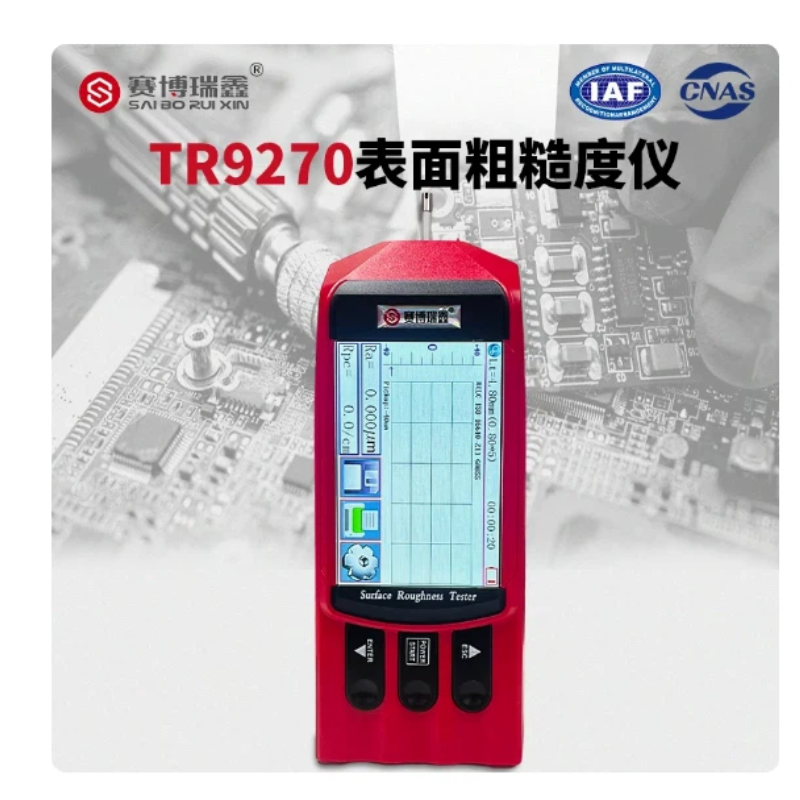

TR9270赛博瑞鑫表面粗糙度仪是一款高精度便携式光洁度检测设备，可精准检测各类机械加工工件表面粗糙度，适配平面、斜面、外圆柱面、曲面、内孔、沟槽、深槽等多种复杂工况测量。

广泛适用于机械加工、模具制造、汽车工业、电子通讯、印刷包装、玻璃陶瓷及高校科研等众多领域。仪器测量精度高、量程范围宽、性能稳定可靠，上手操作简单、机身便携易带；同时搭载大容量数据存储，支持低功耗运行与自动休眠功能，续航更省心，满足日常批量检测与精密质控需求。

TR9270赛博瑞鑫表面粗糙度仪功能特色

Ø机电一体化设计，体积小，重量轻，使用方便；

Ø一体式、分体式自由选择测量方式，支持侧向、向上、等多种方向测量

Ø采用DSP芯片进行控制和数据处理，速度快，功耗低

Ø23 个参数及波形 Ra、Rz、Rq、Rt、Rp、Rv、R3z、R3y、Rz（JIS）、Ry、Rs、Rsm、 Rsk、Rmr、Rku、Rmax、Rc、Rpc、Rk、Rpk、Rvk、Mr1、Mr2

Ø160μm大量程测量范围（增强型可达320μm）

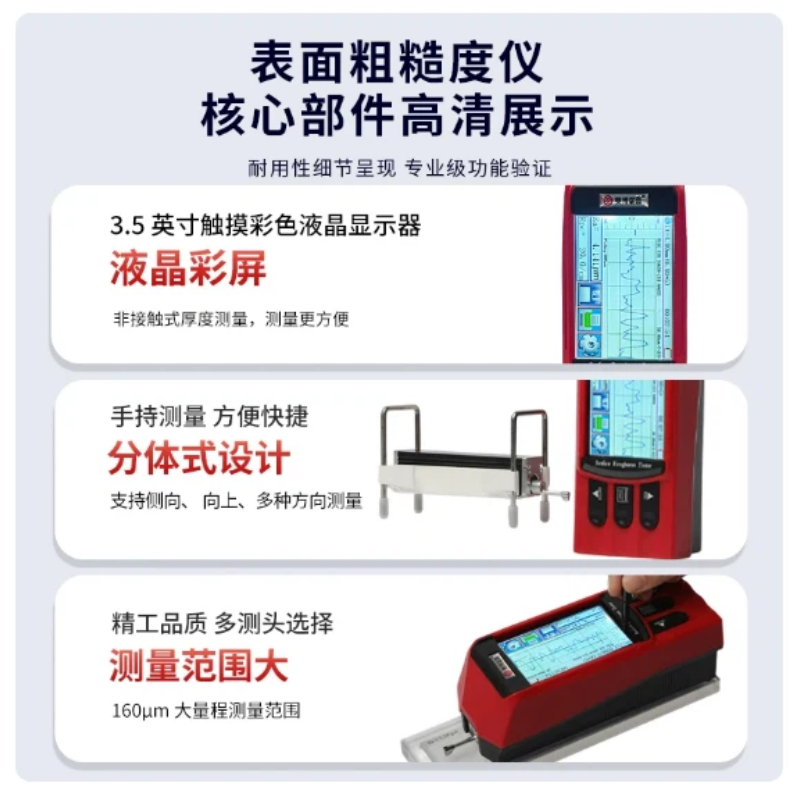

Ø3.5英寸触摸彩色液晶显示器，数字/图形显示，带背光，高亮度，宽视角

Ø简易按键和触摸屏双操作

Ø支持蓝牙打印和手机APP操作

Ø显示信息丰富、直观、可显示全部参数及图形

Ø兼容ISO、DIN、ANSI、JIS多个国家标准

Ø内置锂离子充电电池及充电控制电路，容量高、无记忆效应

Ø有剩余电量指示图标，提示用户及时充电

Ø可显示充电过程指示，操作者可随时了解充电程度

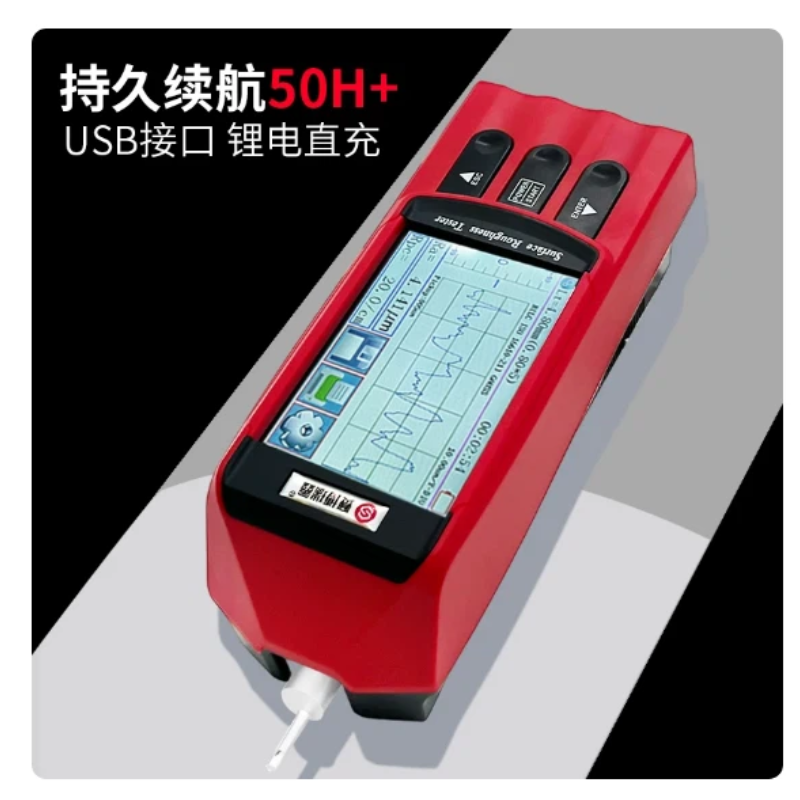

Ø连续工作时间大于50个小时

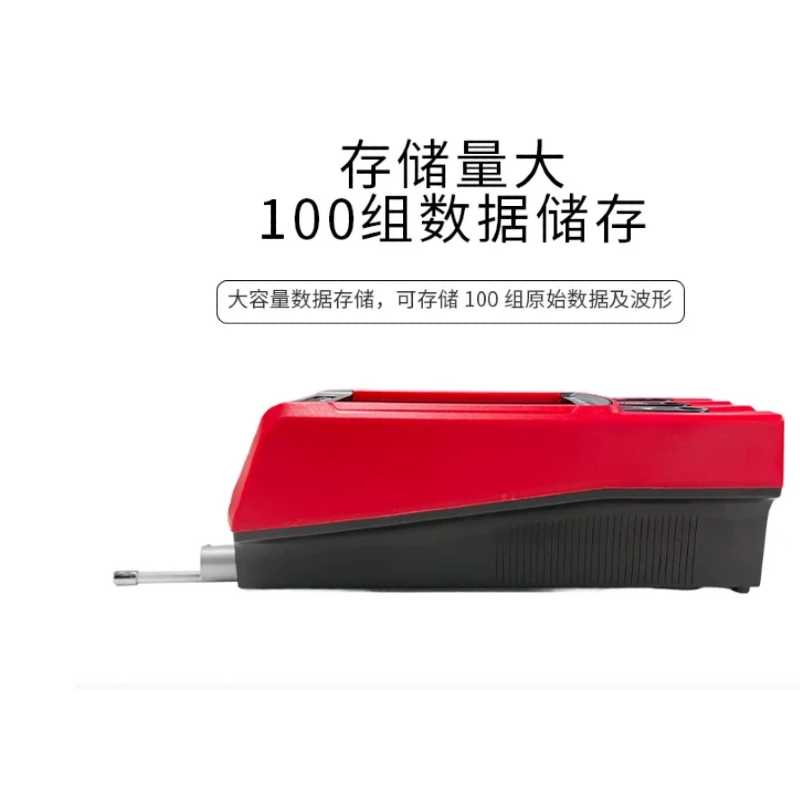

Ø大容量数据存储，可存储100组原始数据及波形

Ø实时时钟设置及显示，方便数据记录及存储

Ø具有自动休眠、自动关机等节电功能

Ø可靠防电机走死电路及软件设计

Ø显示测量信息、菜单提示信息、错误信息及开关机等各种提示说明信息

Ø人体工学壳体设计，坚固、小巧、便携、可靠性高

Ø中/英文语言选择

Ø可连接电脑和打印机

Ø可打印全部参数或打印用户设定的任意参数

Ø可选配：磁性表座、表座连接块、高度尺、高度尺连接块、平面探头保护套、圆柱探 头保护套、曲面传感器 KS110、极小孔传感器 KS120、沟槽传感器(斧形)KS160、深槽传感器 KS131、深槽曲面传感器 KS132、窄槽曲面传感器 KS131P、延长杆 KS55、转接杆 KS90、微型 打印机、200mm 测量平台、300mm 大理石测量平台，数传处理软件，手机 APP

TR9270 表面粗糙度仪技术参数

Ø测量范围：

Z 轴（垂直）320μm（-160μm~160μm）/ 12600μin（-6300μin~+6300μin）

X 轴（水平）17.5mm（0.69 inch）

分辨率：Z 轴（垂直）0．002μm/±20μm

                    0．004μm/±40μm

                    0．008μm/±80μm

                    0．020μm/±160μm

Ø测量项目：

参数：Ra、Rz、Rq、Rt、Rc、Rp、Rv、R3z、R3y、Rz(JIS)、Ry、Rs、Rsk、Rku、 Rmax、Rsm、Rmr、Rpc、Rk、Rpk、Rvk、Mr1、Mr2

标准：ISO4287国际标准；ANSIB46.1美国标准；

DIN4768德国标准；JISB601日本标准

图形：支承率曲线，粗糙度 原始轮廓，滤波波形

Ø滤波器：RC,PC-RC,Gauss,D-P

Ø取样长度(lr)：0.25,0.8,2.5mm

Ø评定长度（ln）：Ln= lr ×n    n=1~5

Ø传感器：

测量原理：位移式差动电感

触针：金刚石，90锥角，5μm针尖半径

测力：触针测力：4mN；导头测力：＜400mN

导头：硬质合金，滑行方向半径40mm

滑行速度：lr=0.25,   Vt=0.135mm/s      lr=0.8,    Vt=0. 5mm/s

          lr=2. 5,    Vt=1mm/s         返回      Vt=1mm/s

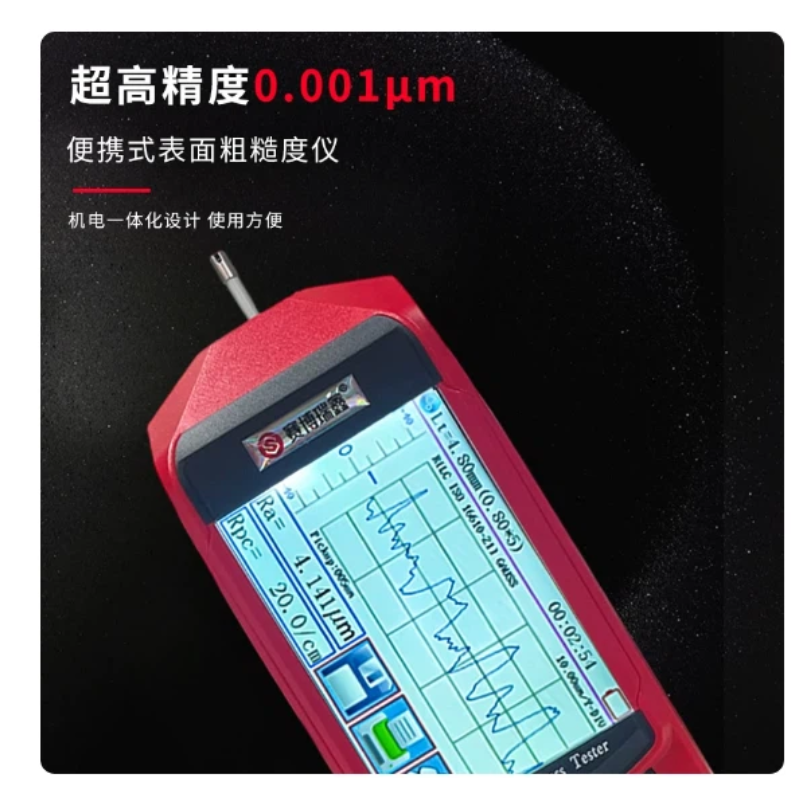

Ø示值精度：0.001μm

Ø电源：内置锂离子充电电池，用DC5V,800mA 充电器充电

Ø外形尺寸：主机：64*53*160mm 驱动器：23*27*115mm

Ø重量（主机）：约380g

Ø工作环境：温度：- 20℃~40℃         湿度：<90% RH

Ø储存运输环境：温度：- 40℃~60℃  湿度：<90% RH

TR9270 表面粗糙度仪标准配置
