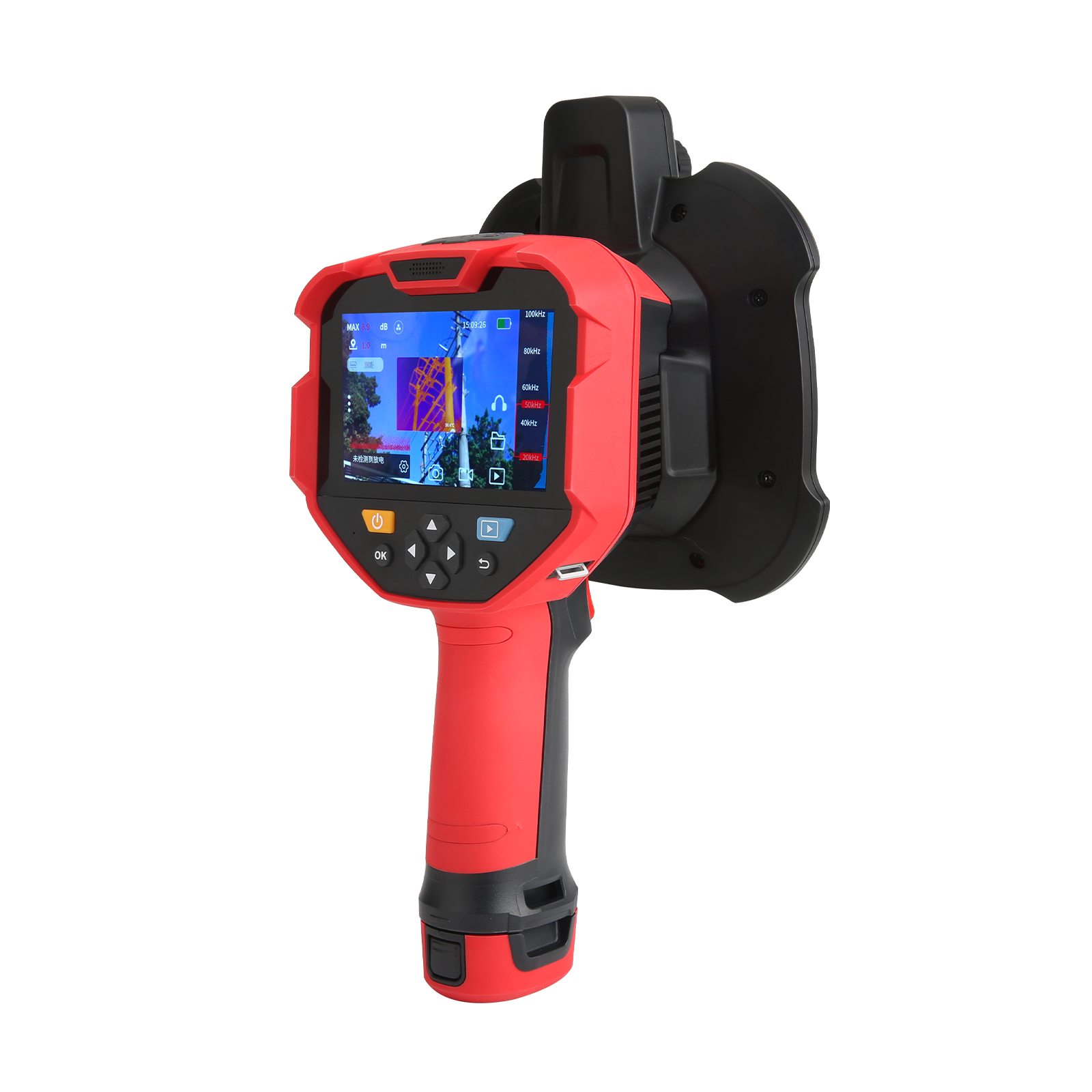

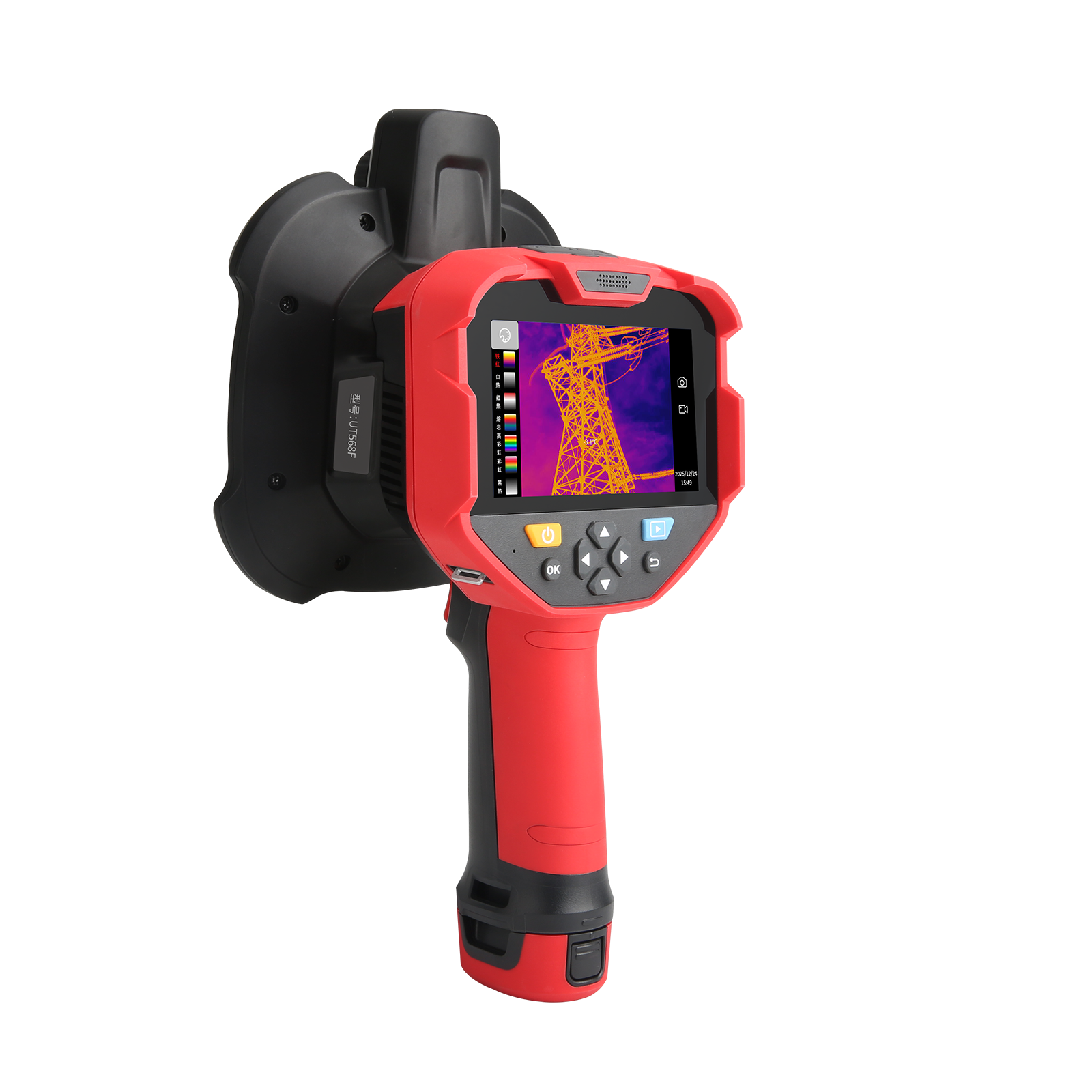

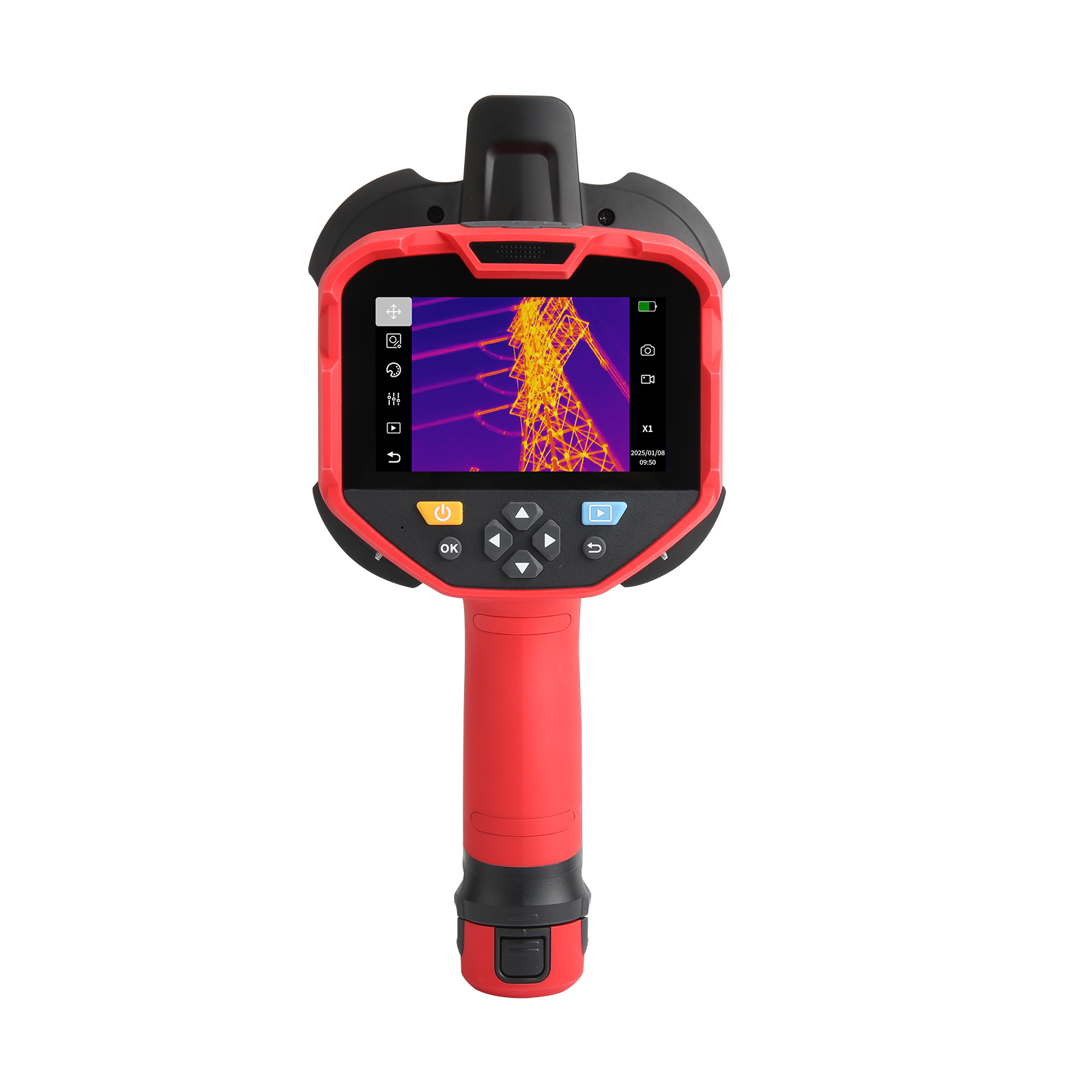

UT568F Ex防爆款红外声成像仪是一款防爆型超声波成像仪，利用麦克风阵列技术波束形成技术获取声源分布数据，并配合高清摄像头实时采集视频画面，通过将声源分布数据同视频图像进行声像融合，把变化的声源动态的呈现在显示屏上。 搭载640x512 高像素红外热像仪，对被测物体观察温度变化情况直观高效发现线路故障、准确定位，帮助运维人员及早发现故障隐患排除故障，安排检修计划，保障电力系统平稳运行。

UT568F Ex防爆款红外声成像仪主要特点

防爆标志： Ex ic llC T6 Gc

162个螺旋排列高灵敏度数字麦克风

声学检测：局部放电检测、气体泄漏检测、异响检测 、温度检测

成像频率范围：2kHz - 100kHz

0.3~ 150m定位距离

4.3寸彩色电容式触摸屏

1300万像素可见光相机

红外分辨率：640*512

测温范围：-20℃~550℃

UT568F Ex防爆款红外声成像仪技术参数

UT568F Ex防爆款红外声成像仪技术指标
产品型号				UT568F Ex
产品功能				声学成像+红外热成像仪+激光测距功能
应用领域				局部放电检测、气体泄漏检测、异响检测、温度检测
声学成像性能
麦克风数量				162
麦克风类型				高灵敏度数字MEMS麦克风

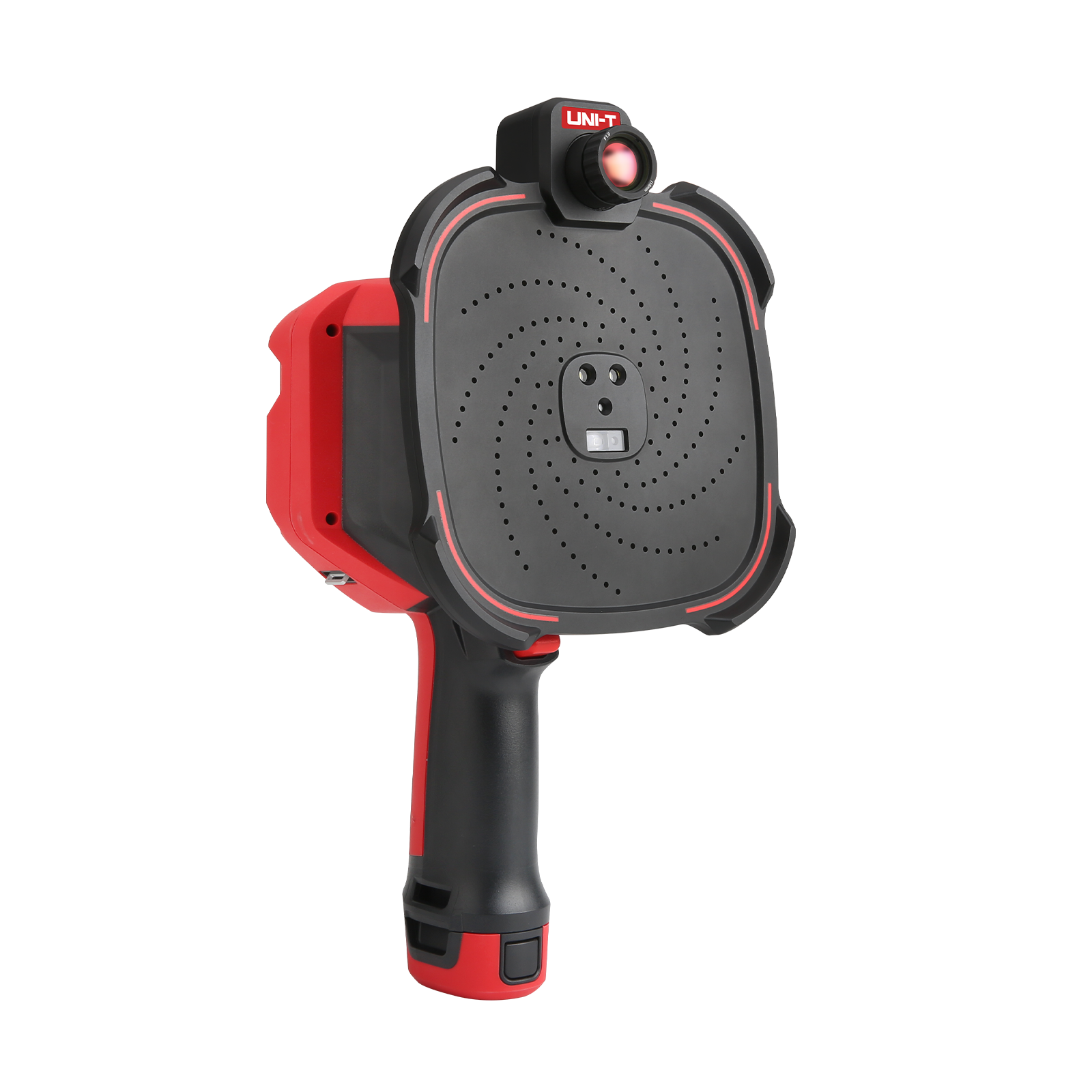

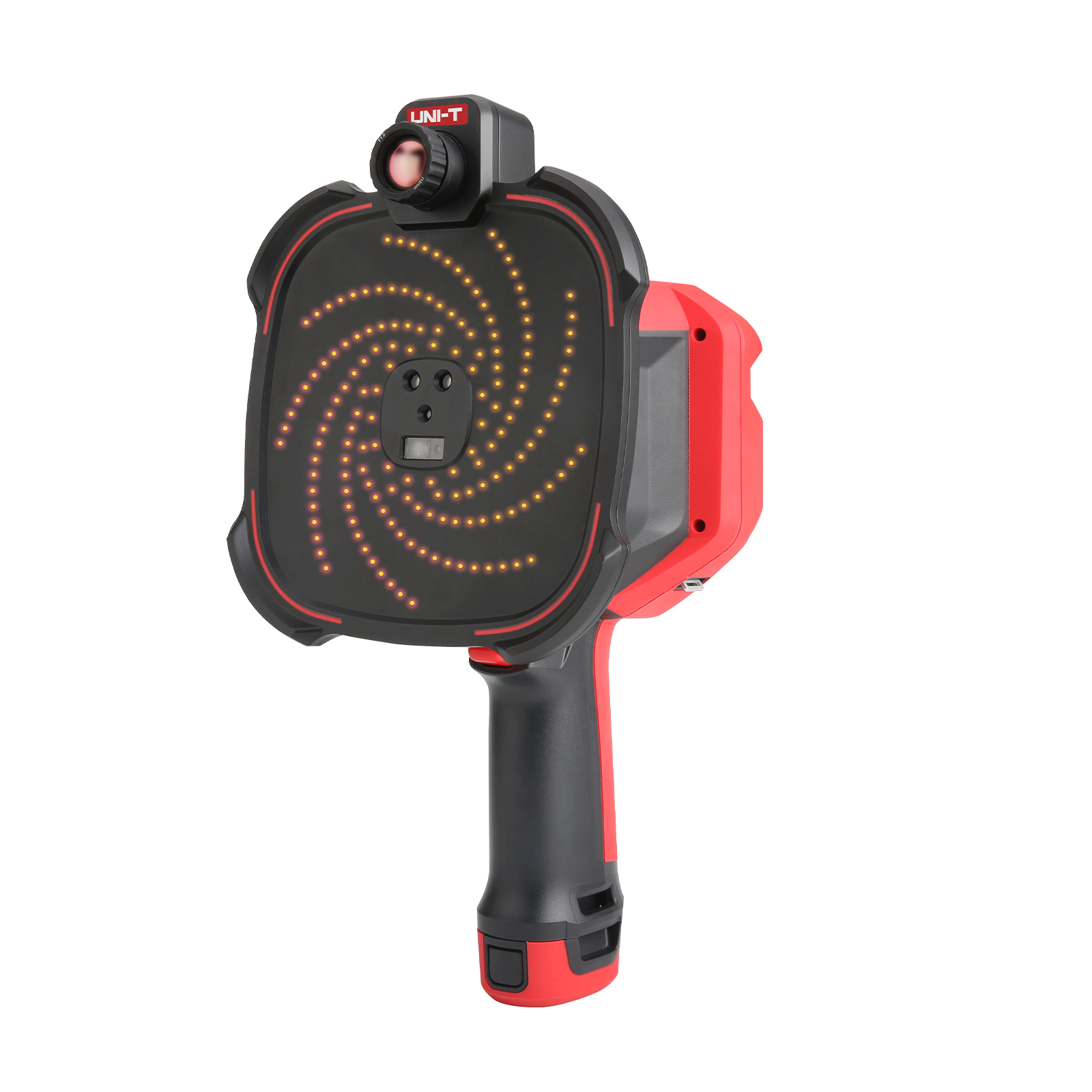

麦克风阵型				螺旋式
阵列面尺寸				约150mm
麦克风灵敏度				-26dBFS@1kHz
成像声压级范围				下限<20dB SPL 上限>120dB
信噪比				64dB@1kHz
成像频率范围				2kHz - 100kHz
定位距离				0.3 - 150m
成像帧率				25FPS
最小泄漏量				0.5m，0.5MPa下最⼩可检测0.15ml/s的泄漏；1m， 0.5MPa下最⼩可检测0.2ml/s的泄漏
声音采样率				200kHz
检测放电类型				悬浮、电晕、沿面等放电方式测量
显示模式				单声源，多声源，声场分布
镜头焦距				3.4mm
检测放电类型				悬浮、电晕、沿面等放电方式测量
红外成像性能
探测器类型				非制冷氧化钒红外焦平面探测器
红外分辨率				640x512
像元尺寸				12μm
红外相应波段				8～14μm
帧频				30Hz
热敏感度/NETD				＜45mK（@f/1,300K）
调焦方式				定焦
红外镜头				定焦无热化
焦距				18mm
对焦距离				0.15m-∞远
光圈				F1.0
视场角				(H)20.09°×(V)19.37°×(D)30.56°
空间分辨率/IFOV				0.66mrad
测温范围				‘-20℃~＋150℃,150℃~＋550℃
测温精度				士2℃或+2%(取最大值)【环境温度23℃±2℃】
测温分辨率				0.01℃
测温方式				中心点测温、全屏最高温、最低温显示
温度原始数据				支持
设备性能参数
显示屏大小				4.3寸，（彩色）电容式触摸屏
摄像头视角				60°(H)x 40°(V)
摄像头像素				1300万
接口				Type-C，TF卡，耳机
温度范围				-20°C - 50°C
防摔等级				1米（带仪器箱包装）
拍照/录制视频及查看				支持（视频录制最少5分钟），图片及视频支持录屏
无线连接				支持WiFi、蓝牙
通讯接口				支持USB数据传输、输出报告
注释				文本、语音
数据存储格式				.jpg(图片) .wav(录音) .mp4(视频)
存储容量				TF卡128GB
激光测距				30m
定位支持				GPS 北斗（经纬度）
音频输出接口				音频3.5mm
超声听音				对超声波降频处理并通过耳机进行监听
聚焦功能				将声学成像云图面积集中在一个小范围区域内显示，能够减少其他噪声云图的干扰
动态范围调节				动态范围可调节云图大小，可方便发现更微小泄漏
文件管理功能				支持新建/删除/切换测试目标文件夹
报告分析软件				离线PC端软件报告自动生成；支持自动导入导出数据，支持时域波形、频谱图、PRPD图谱查看
防爆等级				Ex ic IIC T6 Gc
语言				中文
电源				7.2V，3300mAh(电池Type-C充电）
重量				约1.5kg
尺寸				163×311×156mm
