里氏硬度计硬度转换表怎么用？HLD 转 HRC/HB/HV

里氏硬度计直接输出的是 HLD（里氏硬度值），但工业图纸、技术协议、质检报告中几乎都标注 HRC、HB、HV。很多使用者拿到转换表后不知道怎么查，或者查错材料组、用错装置类型，导致换算结果偏差很大。

一、为什么需要硬度转换

1. 里氏值不能直接用

里氏硬度计采用动态冲击法，输出的 HLD 值反映的是冲击体反弹速度比。而 HRC（洛氏）、HB（布氏）、HV（维氏）都是静态压入法，反映的是压痕尺寸。两者物理机理不同，HLD 不是一个通用的硬度标度，不能直接写进检测报告。

2. 转换是经验拟合，不是理论公式

HLD 与 HRC/HB/HV 之间不存在普适的理论换算公式，目前使用的转换关系是通过大量同材质、同状态试样的对比试验，经统计拟合得到的经验曲线。因此：

不同材料的转换曲线不同（钢、铸铁、铝合金各有各的表）；

不同冲击装置的转换曲线不同（D 型、G 型、C 型不能混用）；

转换有误差，中硬区较准，极软极硬区偏差增大。

3. 标准依据

中国国家标准 GB/T 17394.4-2014《金属材料 里氏硬度试验 第 4 部分：硬度值换算表》 是目前国内使用的权威换算依据，等同采用 ISO 16859-4。该标准给出了 D 型、G 型、C 型等冲击装置在不同材料组下的 HLD 与 HRC、HRB、HB、HV 的换算关系。

二、转换表的结构与查表三要素

 冲击装置类型

不同冲击装置的冲击能量和球头不同，同一工件上测得的 HLD 值也不同。因此转换表必须与冲击装置对应：

D 型装置 → 查 D 型转换表（最常用）

G 型装置 → 查 G 型转换表

C 型装置 → 查 C 型转换表

常见错误：用 G 型装置测铸铁得到 HLG 值，却去查 D 型转换表，结果完全错误。注意区分 HLD、HLG、HLC 等标识，后缀字母代表装置类型。

 材料分组

同一 HLD 值，在不同材料上对应的 HRC 不同。GB/T 17394.4 将材料分为以下组别：

查表前必须确认被测材料属于哪一组，选错组会导致 3-5HRC 的偏差。

目标硬度标度

HRC：洛氏 C 标尺，适用于 HRC 20-67 的淬火钢、工具钢、模具钢；

HRB：洛氏 B 标尺，适用于软钢、退火钢、铜合金（HRB 20-100）；

HBW：布氏硬度，适用于铸铁、有色金属、退火正火钢；

HV：维氏硬度，适用于薄件、表面硬化层、精密零件。

三、HLD 转 HRC：查表步骤与示例

HRC 是工业中最常用的硬度标度，也是里氏转换中使用频率最高的。

1. 查表步骤

第一步：确认冲击装置

确认使用的是 D 型冲击装置，测得的值是 HLD。

第二步：确认材料组

确认被测材料为碳钢或低合金钢（Steel 组）。

第三步：在转换表中找到 HLD 值

在表的第一列（HLD 列）找到测得的数值。如果测得值不是整数，取最接近的整数行，或用相邻两行线性插值。

第四步：横向读取 HRC 列

沿该行横向找到 HRC 列，对应的数值即为换算结果。

2. 查表示例

示例 1：整数 HLD 值

测得：HLD 700

材料：40Cr 调质钢（碳钢和低合金钢组）

装置：D 型

查表：HLD 700 对应 HRC ≈ 44

结果：HRC 44

示例 2：非整数 HLD 值（插值法）

测得：HLD 725

查表：HLD 720 对应 HRC 46.5，HLD 730 对应 HRC 47.8

插值：HRC = 46.5 + (47.8-46.5) × (725-720)/(730-720) = 46.5 + 0.65 ≈ 47.2

结果：HRC 47.2

示例 3：铸铁材料

测得：HLD 500

材料：HT250 灰铸铁（灰铸铁组）

查表：灰铸铁组 HLD 500 对应 HBW ≈ 210

注意：灰铸铁通常不转换为 HRC，因为铸铁硬度低、组织不均匀，HRC 标尺不适用，应转换为 HBW。

3. HLD-HRC 对照速查表（D 型，碳钢和低合金钢）

注：HLD<430 时超出 HRC 有效下限（HRC<20），应改用 HRB 或 HBW。上表为近似参考值，精确换算以 GB/T 17394.4 标准表为准。

四、HLD 转 HBW：查表步骤与示例

布氏硬度 HBW 适用于铸铁、有色金属、退火正火钢等较软材料，是铸锻行业最常用的标度。

1. 查表步骤

与转 HRC 基本相同，区别在于：

目标列选择HBW 列（注意是 HBW，不是旧标 HB）；

铸铁、铸钢、铝合金等材料通常转换为 HBW，而非 HRC；

HBW 有效范围较宽，HLD 200-800 均可转换。

2. 查表示例

示例：灰铸铁检测

测得：HLD 480

材料：HT250 灰铸铁

装置：G 型（铸铁推荐 G 型，大晶粒材料更准）

查表：灰铸铁组，G 型装置，HLG 480 对应 HBW ≈ 200

结果：HBW 200

3. HLD-HBW 对照速查表（D 型，碳钢和低合金钢）

注：不同材料组的 HBW 转换值不同，上表仅适用于碳钢和低合金钢。铸铁组同 - HLD 对应的 HBW 偏低约 10%-15%。

五、HLD 转 HV：查表步骤与示例

维氏硬度 HV 适用于薄件、表面硬化层、有色金属和精密零件，检测范围最宽。

1. 查表步骤

目标列选择HV 列；

HV 与 HLD 的线性关系较好，中硬区转换精度较高；

注意 HV 有不同试验力（HV1、HV5、HV10、HV30），转换表通常对应 HV5 或 HV10。

2. 查表示例

示例：铝合金检测

测得：HLD 400

材料：6061-T6 铝合金

装置：D 型或 C 型

查表：铝合金组，HLD 400 对应 HV ≈ 105

结果：HV 105

3. HLD-HV 对照速查表（D 型，碳钢和低合金钢）

六、设备自动转换 vs 手动查表

1. 设备自动转换

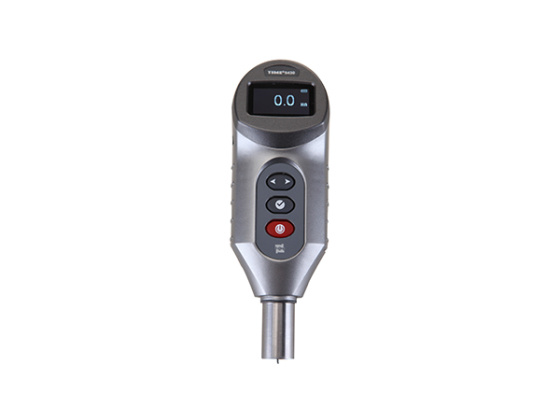

现代数显里氏硬度计内置转换表，测量后可一键切换显示 HRC/HB/HV。使用时需注意：

提前设置材料组：在设置菜单中选择正确的材料（Steel/Cast iron/Aluminum 等），设备才会调用对应的转换曲线；

确认冲击装置类型：更换冲击装置后，部分设备需手动选择装置类型，否则调用错误曲线；

设置冲击方向：部分老款设备需手动选择方向（垂直向下 / 水平 / 垂直向上），忘记设置会导致系统偏差。

2. 手动查表

手动查表适用于：

老款设备只显示 HLD 值；

需要核对设备自动转换是否正确；

设备内置材料组不全，需查标准表。

手动查表时建议使用 GB/T 17394.4 正式标准表，不要用网上流传的简化表，简化表往往省略了材料分组和装置类型。

3. 两者不一致怎么办

如果设备自动转换值与手动查表值不一致，按以下顺序排查：

检查设备设置的材料组是否正确；

检查设备设置的冲击装置是否正确；

检查冲击方向设置是否正确；

确认手动查表用的材料组和装置类型与实际一致；

用标准硬度块验证设备是否准确。

七、转换表使用的 6 大常见误区

误区 1：不分材料组，通用一张表

错误做法：不管测钢还是测铸铁，都用同一张 "HLD 转 HRC 表"。

正确做法：钢、铸钢、灰铸铁、球墨铸铁、铝合金各有各的转换表，必须分开查。

误区 2：G 型装置测的值查 D 型表

错误做法：用 G 型装置测铸铁得到 HLG 500，去查 D 型转换表。

正确做法：HLG 查 G 型表，HLD 查 D 型表，HLC 查 C 型表，后缀字母不能忽略。

误区 3：超出有效范围强行转换

错误做法：HLD 350 的软铝强行转换为 HRC。

正确做法：HRC 有效范围约 HRC 20-67（对应 HLD 约 430-900），超出范围应转换为 HRB、HBW 或 HV。

误区 4：转换值当作仲裁依据

错误做法：合同要求 HRC 58-62，用里氏转换值 HRC 60 判定合格。

正确做法：里氏转换值仅供参考和过程控制，仲裁或最终判定必须用洛氏硬度计复检。

误区 5：不做多点平均直接转换

错误做法：测一次 HLD 712 就直接查表得 HRC 45.5。

正确做法：同一区域测 3-5 次，剔除异常值后取平均 HLD，再查表转换。

误区 6：忽略冲击方向修正

错误做法：垂直向上测的值不修正，直接查表。

正确做法：确认设备已自动补偿方向，或手动修正后再查表。未修正的垂直向上测量值偏高 5-8HLD。

八、转换结果的精度与置信度

1. 转换误差范围

2. 提高转换精度的措施

选择与被测材料匹配的冲击装置和转换曲线；

多点测量取平均值，减少随机误差；

用同材料、已知硬度的标准块比对，修正系统偏差；

在中硬区使用转换表，极软极硬材料尽量用对应静态法复检；

定期校准设备，确保 HLD 原值准确。

九、快速决策：什么情况用哪个标度

里氏硬度转换表的使用可以概括为"三确认、一查表"：确认冲击装置类型、确认材料分组、确认目标标度，然后在对应表中查找 HLD 值并读取换算结果。

转换表不是万能的，它有适用范围和固有误差。

正确的做法是：用里氏硬度计做现场快速筛查和过程控制，用转换值做趋势判断和合格预判；关键工序和最终判定，仍需用洛氏、布氏或维氏硬度计静态复检。
