工件曲面、R角、深孔，粗糙度仪测量实操注意事项

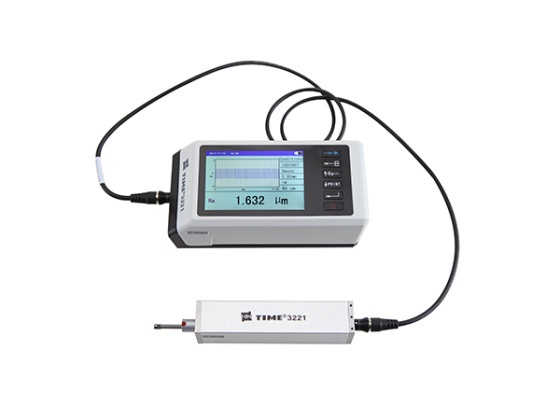

机械加工中曲面圆弧、R角过渡、深孔内腔是高频复杂工件结构，也是粗糙度检测的重灾区。很多车间检测数据波动大、重复性差、与第三方计量数据对不上，大多不是仪器精度问题，而是工况适配、测头选型、操作方式不规范导致。

常规平面、普通轴类工件的粗糙度检测流程简单、数据稳定，但模具型腔R角、零部件圆弧曲面、阀体深孔、套筒内孔等异形工件，受空间受限、表面曲率特殊、测量视线遮挡等因素影响，极易出现跳针、虚测、数据漂移等问题。

多数企业检测人员习惯用平面测量的操作方式应对复杂工件，忽略异形结构的专属检测规范，最终导致合格工件被判废、瑕疵工件流出，造成批量返工、客户验收不通过等问题。下面针对曲面、R角、深孔三大难测工况，梳理可直接落地的标准化实操注意事项。

一、通用前置注意事项

无论是曲面、R角还是深孔工件，测量前的基础准备工作，是保障数据精准的核心前提，也是车间最容易忽视的环节。

第一，严格做好工件清洁，彻底清除被测位置的铁屑、切削液、油污、氧化皮与毛刺。异形结构缝隙多、极易藏污纳垢，杂质会直接遮挡工件真实表面轮廓，导致测量数值偏大或数据紊乱，失去检测意义。

第二，检测前完成仪器校准，优先使用同量程标准样块校准设备。频繁测量异形工件会加剧测针损耗，针尖磨损变形后，曲面、小孔这类精细工况的误差会被无限放大，必须定期校准核查精度。

第三，杜绝盲目手持测量。复杂工件测量对稳定性要求极高，徒手操作的轻微抖动都会引发跳针、偏移，高精度检测必须搭配支架、底座、升降平台固定仪器，最大程度降低人为误差。

第四，参数严格对标图纸，按需设置取样长度、评定长度与滤波模式，严禁直接套用平面工件参数，避免参数不匹配导致的系统性数据偏差。

二、曲面工件粗糙度测量实操注意事项

曲面工件包含凸轮弧面、模具弧形型腔、弯管外壁、球面滚轮等，核心检测难点是表面存在弧度曲率，测针易脱针、滑行偏移，扫描轨迹难以把控。

1、测头选型必须适配曲面曲率

严禁使用标准平面测头测量小曲率曲面！标准测头接触面积大，无法贴合弧形轮廓，极易出现悬空虚测。曲率半径R≥3mm的常规曲面，需搭配专属曲面传感器；曲率过小的精密弧面，优先选用2μm超细金刚石测针，提升贴合精度。

2、严格规范扫描方向

曲面测量遵循由高点向低点单向扫描原则，顺着工件加工纹理、圆弧走向匀速推进，禁止反向扫描、往复扫描。反向操作会导致测针受力不均、跳针脱轨，造成数据大幅波动。

3、合理控制取样长度

曲面轮廓起伏大于平面工件，取样长度不宜过大，避免扫描轨迹超出有效弧面范围。常规精加工曲面选用0.8mm取样长度，超精密抛光曲面选用0.25mm，杜绝因取样过长采集到无效轮廓数据。

4、固定工件避免位移

曲面工件易滚动、滑动，测量前必须用夹具固定工件，保证测量过程中工件零位移，否则会直接导致扫描轨迹偏移，检测数据完全失真。

三、R角过渡位粗糙度测量实操注意事项

零件边角R过渡位、模具圆角、台阶R角是应力集中关键位置，也是质检重点与难点。R角区域狭小、弧度紧凑，极易出现测头干涉、测量范围不足等问题。

1、确认R角尺寸与测头适配阈值

过小R角无法常规测量，多数专用传感器适配R≥2.5mm的圆角；针对微小R角，需更换窄幅曲面测头，避免测头壳体卡在边角位置，无法贴合被测面。禁止强行测量，防止撞弯、折断测针。

2、找准R角中心测量位置

测量点必须落在R角圆弧中心区域，禁止靠近直线与圆弧的交接倒角位置。交接处存在加工接刀痕、轮廓突变，测量此处会采集到无效数据，无法真实反映R角表面粗糙度质量。

3、降低扫描速度，保持轨迹居中

R角圆弧行程短、轮廓变化快，需放慢扫描速度，保证测针平稳贴合弧面全程扫描。扫描轨迹必须居中，切勿偏向单侧，防止局部接触不良引发数据误差。

4、优先管控Rz极值参数

R角作为零件受力关键位置，微小划痕、凹坑都会引发应力集中，造成零件断裂失效。相较于均值参数Ra，Rz对局部缺陷更敏感，R角质检建议优先采用Rz参数验收，精准把控极限缺陷。

四、深孔、内孔工件粗糙度测量实操注意事项

液压阀体、套筒、衬套、油路深孔等工件，存在孔深、孔径小、内腔封闭、视线盲区等特点，是粗糙度检测误差最高、设备最易损坏的工况，实操禁忌最多。

1、必须选配小孔专用传感器，杜绝标准测头混用

常规标准测头探头体积大，仅适配孔径5mm以上的大孔，小孔、深孔强行使用会出现壳体干涉、无法探底、测针倾斜等问题。孔径2–5mm的细小深孔，必须更换细长小孔传感器，根据孔深选配对应长度接长杆，保证测头直达被测内腔。

2、严禁完全手持悬空测量

小孔传感器测杆细长、刚性极差，手持悬空测量极易晃动、变形，不仅数据重复性差，还会直接折断测杆、损毁传感器。深孔测量必须依托支架、工作台固定仪器，保持测杆水平、垂直稳定。

3、避开孔口倒角与端面干扰

孔口位置普遍存在倒角、毛刺、加工变形，不属于有效工作面。测量时需将测头深入孔内有效圆柱区域，距离孔口5mm以上，避开边缘干扰，确保采集到真实的内壁加工轮廓。

4、清理孔内杂质，杜绝残留异物影响精度

深孔内部极易残留铁屑、切削液、油污，且难以清理。测量前必须用高压气枪吹扫、无尘棉签擦拭，彻底清理内腔杂质，防止异物卡滞测针，造成数据误差或设备卡顿损坏。

5、严控扫描行程，防止撞底损坏设备

测量深孔时，提前预判孔深位置，设定合理扫描行程，禁止测头深入过深撞击孔底。孔底为台阶平面，与内壁粗糙度标准完全不同，撞击不仅数据无效，还会直接顶弯超细测针。

曲面、R角、深孔工件的粗糙度检测，核心难点不在于仪器精度，而在于测头适配、操作规范、参数匹配。复杂异形工件结构特殊、检测容错率低，沿用常规平面检测方式必然出现误差。严格遵循专属实操规范，匹配对应传感器与检测参数，既能有效保护检测设备、降低耗材损耗，又能保障检测数据精准合规，与第三方计量数据对标，彻底解决异形工件质检难、误差大、验收难的问题。
