红外热成像仪在建筑保温、墙体渗漏检测中的应用

建筑外墙保温失效、墙体渗水、屋面返潮、门窗热流失，是新房验收、旧房改造、外墙维保中常见问题。传统检测方式只能等渗水痕迹显露、墙体发霉后才能发现，维修时大面积敲拆，成本高、工期长。红外热成像检测属于无损检测手段，符合 GB/T 29183 红外热像法建筑检测规范，无需破坏墙面饰面，依靠捕捉墙体表面微小温差，快速定位保温缺陷、渗漏受潮区域，是建筑节能检测、防水排查的主流工具。

一、检测原理

干燥墙体和保温层导热稳定，保温缺失、内部受潮位置，材料导热系数发生变化：水分比热容大、导热更快，保温空鼓、脱落位置形成热桥，在内外温差作用下，表面会形成和周边不一样的温度区域。红外热像仪被动接收墙体红外辐射，把肉眼看不见的温度差异转化为彩色热图像，从而锁定缺陷位置与范围。

注意：热像仪不是直接穿透墙体看见水，而是通过温度异常特征间接判断受潮、保温缺失，需要结合现场工况综合判定。

二、主要检测项目

✅ 保温缺陷检测 外墙保温层脱落、填充不实、保温板空鼓、梁柱热桥、门窗四周密封失效、屋面保温缺失、墙角冷桥。保温破损位置热量流失更快，冬季呈现低温冷斑，是节能验收重点项目。

✅ 墙体与屋面渗漏、受潮检测 外墙裂缝渗水、屋面防水层破损、飘窗渗水、卫生间外墙返潮、毛细水上升、暗埋管线渗漏。受潮区域温度变化滞后于干燥墙体，热图上呈现不规则冷斑，提前发现隐蔽渗水，避免后期发霉、钢筋锈蚀、饰面脱落。

✅ 外墙饰面空鼓检测 瓷砖、真石漆、保温砂浆空鼓，空鼓夹层滞留空气，吸热散热速度和密实墙体不同，日照后形成热斑，适合外墙安全普查，排查脱落风险。

✅ 气密性检测 门窗缝隙、管线穿墙洞口漏风，气流持续带走热量，在热图上呈现线状低温异常。

三、红外热成像检测的优势

无损检测，不破坏饰面 不用砸砖、凿墙，在墙面、瓷砖、涂料表面直接扫描，减少二次破坏，降低维修成本。

大面积快速扫描，效率高 一面墙体、屋面可以快速巡检，适合批量楼盘验收、外墙普查、老旧小区改造检测。

缺陷可视化，边界清晰 热图直观展示缺陷范围，区分是局部小渗漏还是大面积保温失效，方便制定维修方案。

图像留档，可出具检测报告 同步保存红外热图 + 可见光对照图，标注温度、缺陷位置，用于工程验收、维保台账、甲方沟通。

提前预警 在墙面没有水印、没有发霉之前，发现内部受潮和保温隐患，提前维修，避免病害持续扩大。

四、现场检测工况与实操要点

需要足够内外温差 优先选择冬夏温差明显时段检测；室内外温差建议≥5℃，温差不足时温差信号弱，很难识别缺陷。冬季供暖、夏季开空调后静置一段时间再检测效果更好。

避开阳光直射、强风干扰 阳光直射墙面会造成虚假热斑，外墙检测优选清晨、日落之后；风速尽量小于 4m/s，大风会快速带走表面热量，干扰成像结果。

雨后不宜立刻检测 墙面表面带水，会掩盖内部真实受潮信号，等表面干燥后再复测。

调整发射率 混凝土、乳胶漆、瓷砖、石材发射率不同，按需设置，减少测温误差；

交叉验证 红外热像仅作为初筛手段，发现异常冷斑后，配合含水率仪复核，区分单纯热桥和真正渗水受潮，避免误判。

五、建筑检测场景热像仪选型要点

建筑检测对热灵敏度 NETD要求高，优先选 NETD≤50mK 机型，才能捕捉微弱温差；

常规家装、维保上门：256×192 红外分辨率，广角镜头，性价比高，适合墙体、屋面、飘窗渗漏排查；

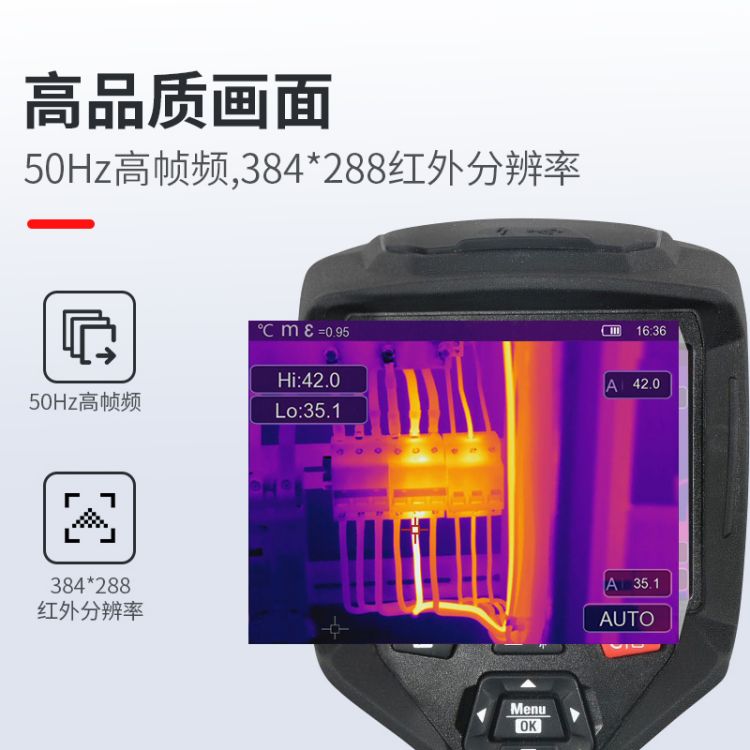

第三方检测机构、外墙大面积普查、工程验收：320×240 / 384×288 高清红外分辨率，成像细腻，报告说服力强；

测温范围：-20℃~150℃足够；如果同时承接电力巡检，可选用 - 20℃~550℃一机两用；

推荐功能：双光融合、调色板可调、图像存储导出、配套分析软件、激光定位；

不推荐低像素简易手机热模组，温差识别差，容易误判，不适合正式工程验收。

六、常见误判提醒

❌ 梁柱、混凝土结构本身导热快，天然形成热桥，不等于渗水；

❌ 墙面管线、预埋件位置也会出现温度线，需要结合图纸区分；

❌ 金属饰面、反光墙面容易反射环境热源，造成虚假高温信号。

红外热成像技术是建筑围护结构节能验收、防水渗漏排查、外墙空鼓普查的高效无损检测方案，提前定位隐蔽保温缺陷与渗水受潮区域，减少盲目开挖维修。在旧房改造、新建房竣工验收、物业外墙维保、防水工程中应用越来越广泛。
